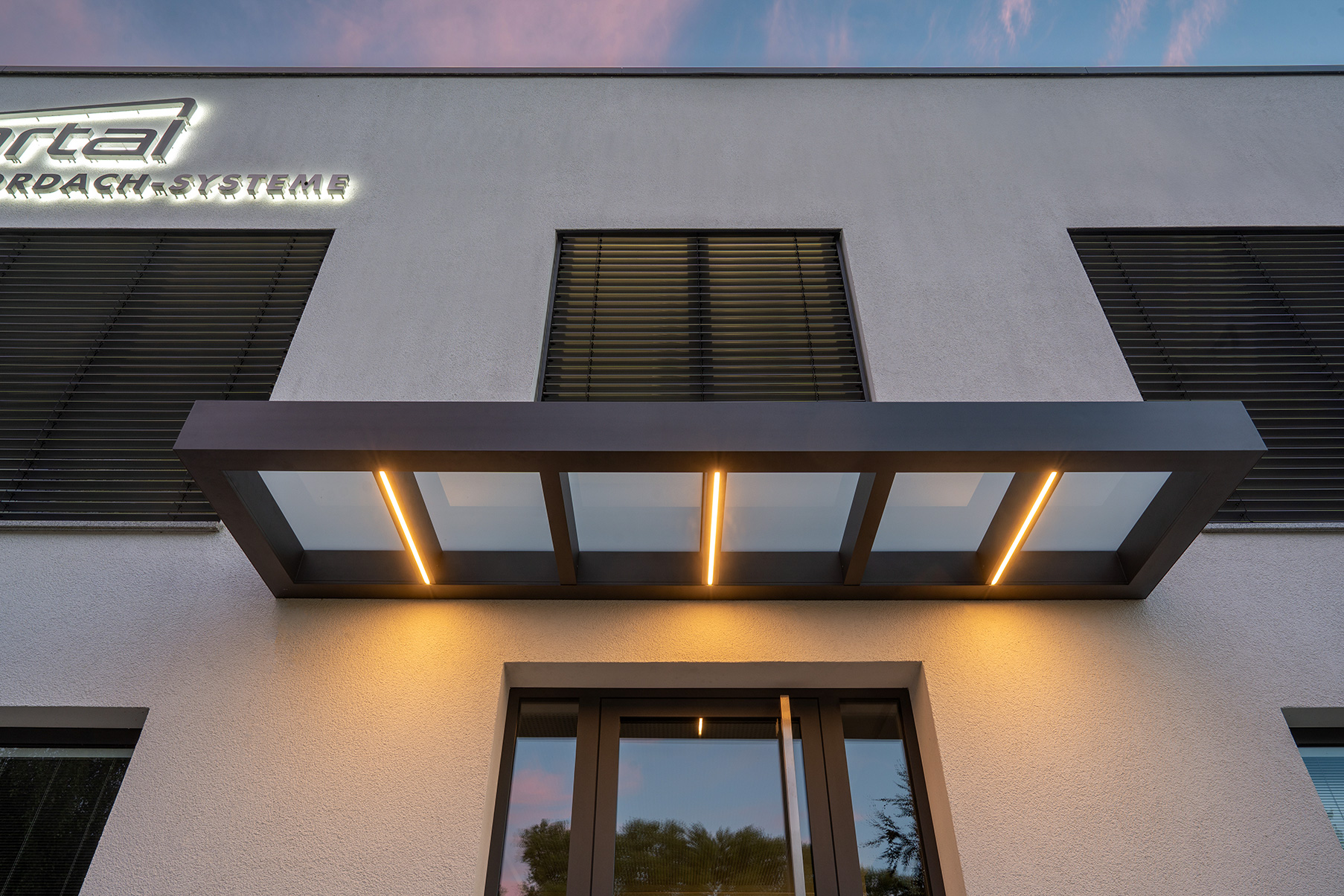

Vordächer auf Tragwerk mit besonderer Statik



Architektonische Freiheit neu definiert:  Vordach Platin auf Tragwerk®​​

Freitragende Vordächer: Platin auf Tragwerk – die ideale Befestigung  für ein freitragendes Vordach

Für die Modellreihe der Vordächer Platin haben wir ein Tragwerk (bestehend aus Wandplatte und Schwert) entwickelt, das die Lastabtragung zum Gebäude ermöglicht, ohne das Rahmenrinnenprofil des Vordaches direkt mit dem Gebäude zu verschrauben.

So entstehen freitragende Vordächer, die neue gestalterische Freiräume und klare, reduzierte Architekturkonzepte erlauben.

Vordächer mit dieser freitragende Vordachkonstruktion sind besonders geeignet für Objekte, bei denen eine direkte Fassadenverschraubung statisch nicht ausreicht oder gestalterisch nicht gewünscht ist. Anstelle der Verschraubung an der Fassade trägt ein Tragwerk aus Schwertern und Wandplatten das Vordach. Anzahl und Position der Schwerter werden auf Grundlage der statischen Lastannahmen ausgelegt.

Platin auf Tragwerk® verbindet die Marke mit einer geschützten technischen Konstruktion. Das zugrunde liegende Vordachsystem ist als Gebrauchsmuster unter DE 20 2024 103 147.4 eingetragen.

Aus datenschutzrechtlichen Gründen benötigt YouTube Ihre Einwilligung um geladen zu werden.

Lesen Sie hier allgemeinen Details zu unseren Vordächern auf Tragwerk®

Sie haben die Wahl:​​
Vordach Platin auf Tragwerk® mit Paneeleindeckung oder VSG-Verglasung

Vordach Platin auf Tragwerk® – Blendrahmen 245 mm mit Paneeleindeckung

Vordächer mit Paneeleindeckung

Hier klicken für mehr Details zum Vordach mit Paneeleindeckung.

Lesen Sie hier allgemeine Details zu unseren
Vordächern auf Tragwerk®

NEU: Vordach Platin auf Tragwerk® – Blendrahmen 245 mm mit
VSG-Eindeckung

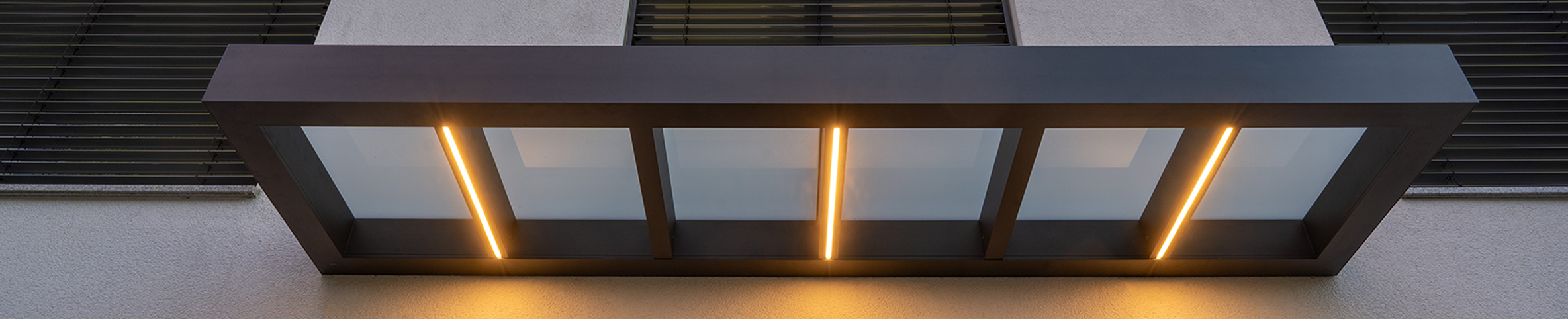

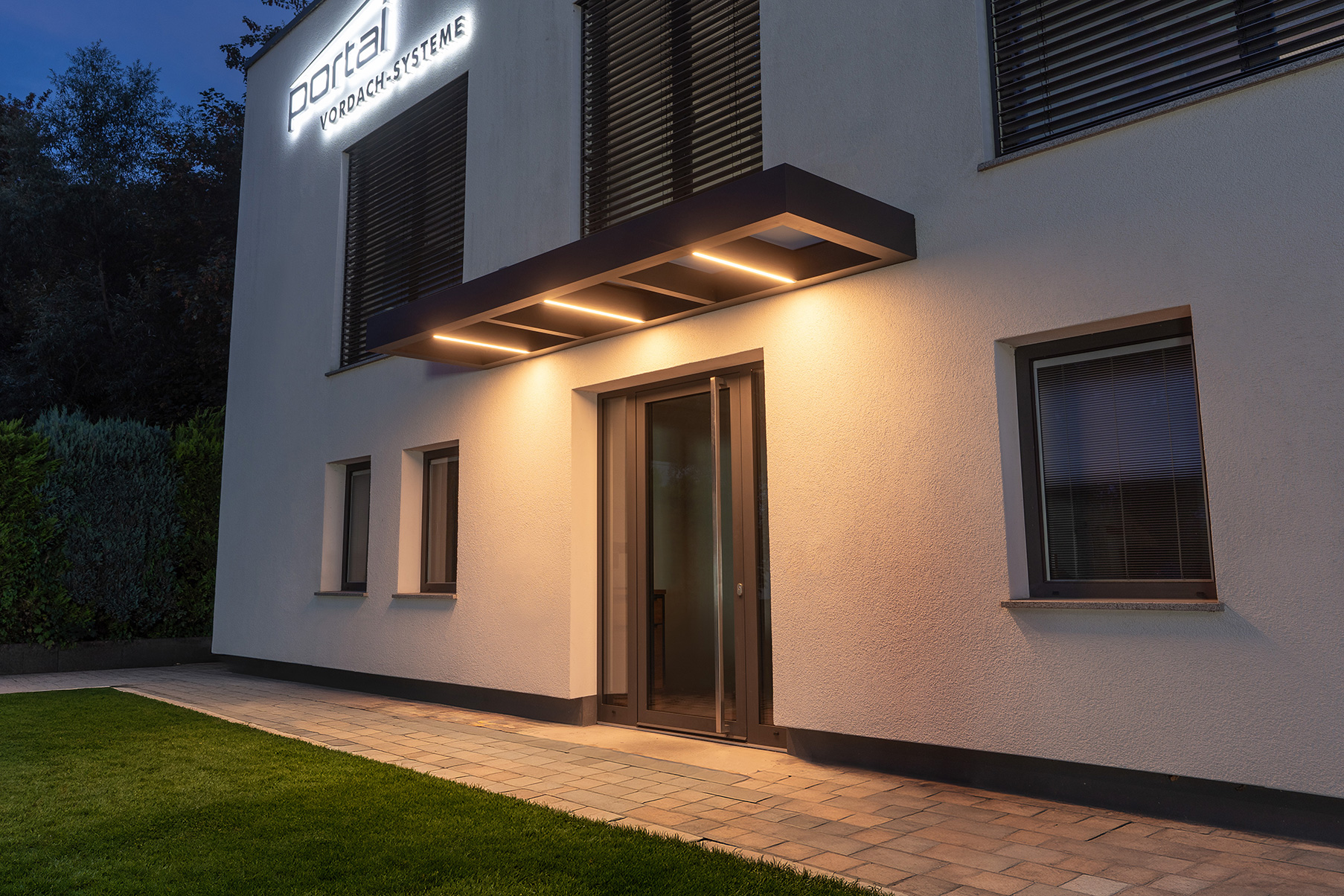

Vordach auf Tragwerk mit VSG-Eindeckung

Hier klicken für mehr Details zum Vordach mit VSG-Eindeckung.

Lesen Sie hier allgemeine Details zu unseren
Vordächern auf Tragwerk®

Treffen Sie das Team von portal Vordach Systeme auf der Bau 2027 in München
Vom 11. – 15.01.2027; Halle 4, Stand 538

Bau 2027 in München - jetzt Messertermin mit portal Vordach Systeme ausmachen.

Das Vordach Platin auf Tragwerk® lässt sich flexibel mit allen Seitenteilen der Modellreihe kombinieren: Sauber planbar, statisch stimmig und ästhetisch einheitlich.
So bleibt die Gestaltung frei, ohne Kompromisse bei Technik oder Ausführung.

Das Modell Platin bietet volle Kombinierbarkeit

Vordach & Seitenteil
geschlossen Platin mit 125 mm Bautiefe,
geschlossenes Seitenteil. zur Platin Variante Vordach & Seitenteil
XXL Platin XXL mit Briefkasten, Klingel
und Paketfachanlage. zur Platin Variante Vordach & Seitenteil
Glas - VSG Platin mit Glas - VSG (in matt (foliert) oder Klarglas erhältlich). zur Platin Variante Vordach & Seitenteil
Sprossen Alu Platin mit Quersprossen aus
Aluminium im Seitenteil. zur Platin Variante Vordach & Seitenteil
Sprossen Echtholz Platin mit Quersprossen aus
Echtholz in Eiche oder Lärche zur Platin Variante Vordach Platin
ohne Seitenteil Vordach Platin ohne Seitenteil mit VSG-Eindeckung (weitere Varianten verfügbar). zur Platin Variante Rechteckvordach mit Seitenteil geschlossene Variante Vordach Platin mit Seitenteil in Alu-Sprossen Vordach Platin Echtholzsprossen Vordach Platin mit Glas von portal Vordach Systeme

Unser Service für
Ihren Projekterfolg

Die Vorteile von portal systeme auf einen Blick

  • Maßgeschneiderte Vordachsysteme für jede architektonische Anforderung
    Wir fertigen exakt nach Ihren Vorstellungen.
  • Kompetenz und Erfahrung in der Entwicklung hochwertiger Vordächer und Überdachungen
    Zuverlässige Lösungen für Wohn- und Gewerbebauten.
  • Bei Bedarf individuelle Beratung und Planung durch unsere Vordach-Experten
    Gemeinsam realisieren wir Ihre Wunschüberdachung – passgenau und stilvoll.
  • Fertigung & Entwicklung in Deutschland
    Kurze Wege, höchste Standards – für durchdachte Überdachungslösungen „Made in Germany“.

Fragen und Antworten
portal Vordach Platin auf Tragwerk® – FAQ

Ja, für das Vordach Platin auf Tragwerk® liegt eine statische Prüfung vor. Für konkrete Projekte können prüffähige Unterlagen zur Verfügung gestellt werden.

Statische Berechnung für Vordach „Platin auf Tragwerk®“ gemäß DIN EN 1993 verfügbar.
Siehe hier die statische Berechnung.

Um das Tragwerk am Gebäude zu montieren unterscheiden wir 2 Montagevarianten:

  • In der Standardvariante wird die Wandplatte mit Schwertern direkt am Gebäude verschraubt. Als „Kältestopp“ zwischen Betondecke und Wandplatte bieten wir das Compactlager S65 der Firma Calenberg an.
    Produktbroschüre, Zertifikate und Produktdatendatenblätter finden Sie hier:
  • Optional: Um Kältebrücken gänzlich zu vermeiden erfolgt die Montage am Gebäude auf wärmegedämmten Schwerlastkonsolen. In diesem Fall wird das Dach bis zur Konsole aufgeschoben, die Wandplatte verschwindet inkl. Verschraubung in der Hohlkammer des Rahmenrinnenprofils.

Die komplette Lastabtragung erfolgt über Schwerter und Wandplatten, die variabel nach statischen Erfordernissen positioniert werden. Das Vordach Platin wird lediglich aufgeschoben, nicht mit der Wand verschraubt – Zugspannungen am Rahmenrinnenprofil werden so vermieden. Das Resultat ist eine statisch fundierte, wartungsarme und planungssichere Konstruktion, besonders geeignet für freitragende Vordächer an modernen Gebäuden.

Entsprechende Dateien sind im Bereich auschreibunsgstexte für Sie hinterlegt.

Ausschreibungstexte sind im Bereich  Ausschreibungstexte in unterschiedlichen Formaten hinterlegt.
Optional erstellen wir für Ihr Vorhaben gerne ein Angebot als Grundlage für die Ausschreibungstexte. Zu Ihrem Ansprechpartner.

Die Tragwerk-Konstruktion ermöglicht viele individuelle Anpassungen – etwa bei der Breite oder bei der Integration verschiedener Seitenteile. Auch spezielle Anforderungen wie Briefkasten- oder Paketfachanlagen sowie LED-Beleuchtung und Bewegungsmelder sind umsetzbar.

Jede Wandplatte wird je rechts und links einmal mit M 16 verschraubt, vorzugsweise mit Betonschrauben,
optional mit eingeklebten Edelstahl-Gewindestangen. Die statischen Werte sind vergleichbar, die Betonschrauben haben den Vorteil der Zulassung.

Eine zusätzliche Verschraubung am Gebäude ist nicht erforderlich. Je nach Vordachbreite sind an zwei bis drei Wandplatten direkt oberhalb des Schwerts jeweils eine M8-Gewindestange positioniert. Beim Aufschieben des Daches auf das Tragwerk durchdringt die Gewindestange das Rahmen-Rinnenprofil und wird mit Unterlegscheibe und M8-Sechskantmutter kraftschlüssig mit dem Mauerwerk verbunden.

Das Vordach Modell Platin auf Tragwerk® besteht aus pulverbeschichtetem Aluminium. Die Farbgestaltung ist individuell nach RAL wählbar.

Service für Planer und Architekten

  1. Der Button leitet Sie auf die Plattform ausschreiben.de mit den portal Ausschreibungstexten weiter
  2. Wählen Sie den von Ihnen benötigten Bereich aus
  3. Klicken Sie auf den „Herunterladen Button“
  4. Wählen Sie das gewünschte Datenformat
  5. Der Download wird automatisch gestartet
