Vordach Platin auf Tragwerk® mit 245 mm Blendrahmen
Platin auf Tragwerk® auf einen Blick

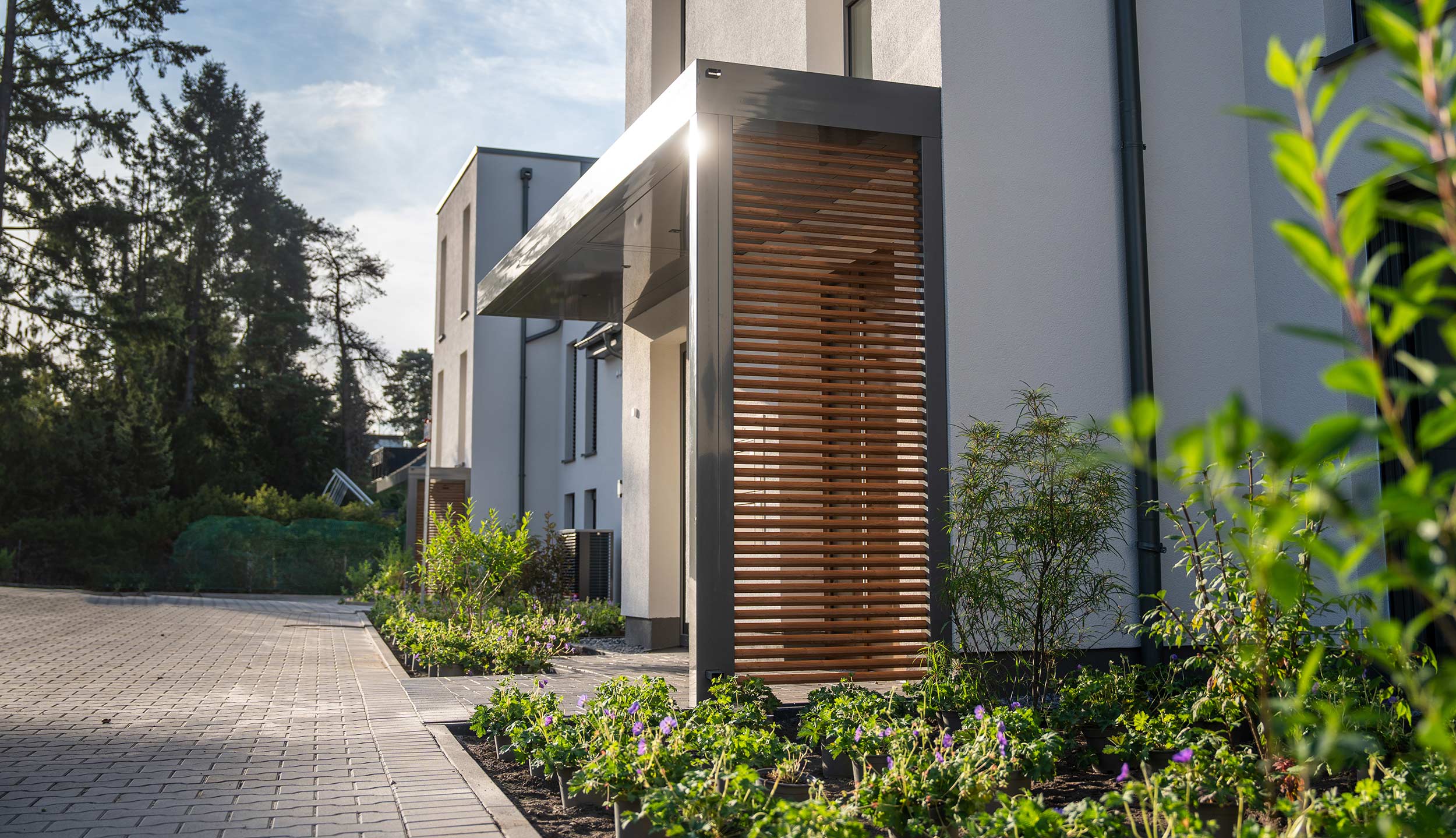

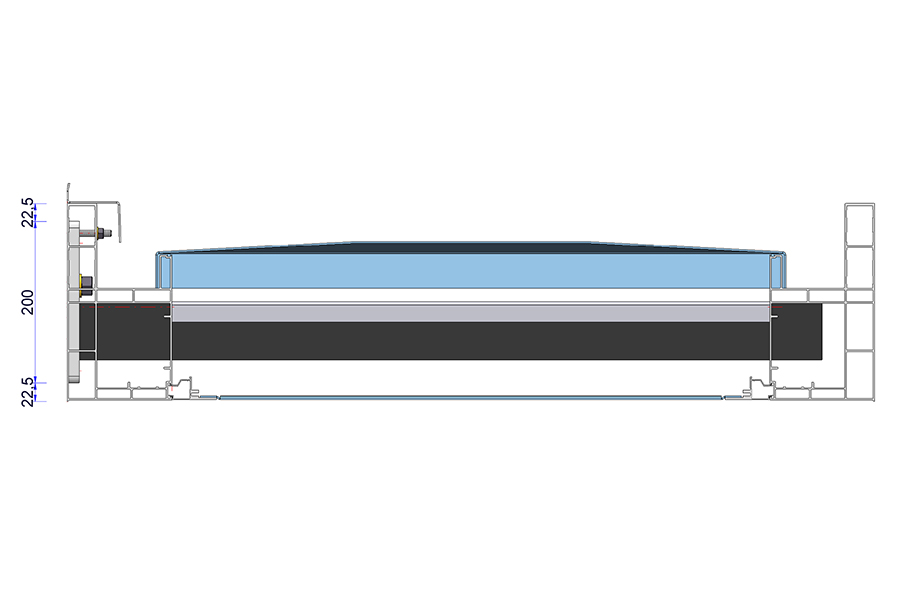

- Ausführung: freitragendes Aluminium-Vordach, 245 mm Blendrahmen
- Befestigung: Wandplatten und Schwerter zur Lastabtragung in die tragende Baukonstruktion
- Eindeckung: Paneel oder VSG
- Für die Planung: statische Unterlagen, Systemschnitte und Ausschreibungstexte
Tragwerkslösung für freitragende Vordächer
Statisch fundiert und bauphysikalisch durchdacht für hohe Schneelasten und große Dachflächen.
Mit der neuen Befestigungslösung Platin auf Tragwerk® bieten wir eine technisch überzeugende Antwort auf die Herausforderungen freitragender Vordächer, insbesondere an Fassaden mit WDVS oder Klinker sowie Verblendmauerwerk:
Wie ist Platin auf Tragwerk® konstruiert?

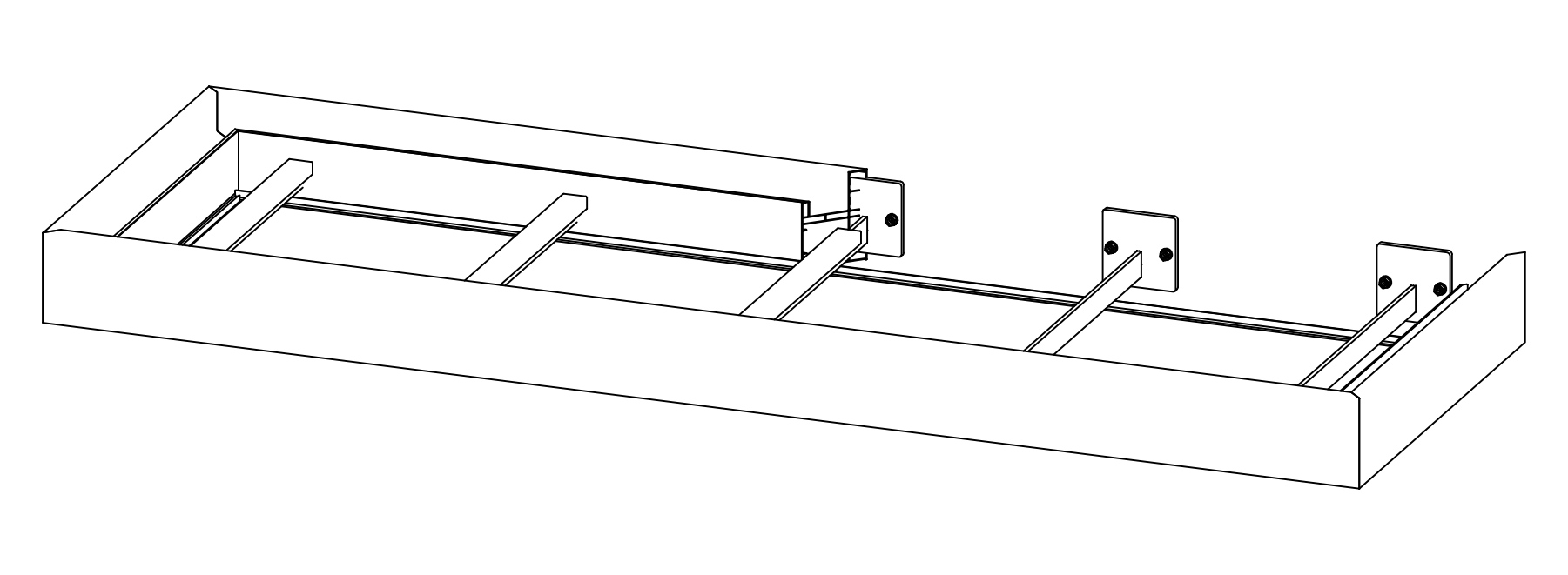

Das Rahmen-Rinnenprofil vom Vordach wird bei unserem Befestigungssystem Platin auf Tragwerk® nicht direkt mit dem Gebäude verschraubt. Das Dach wird durch ein Tragwerk, bestehend aus Schwertern und Wandplatten, getragen. Die Schwertabstände und Schwertlänge werden entsprechend der Lastannahme, Vordachgröße und des Mauerwerksaufbau variabel ausgeführt. Die Montage der Schwerter erfolgt vorzugsweise auf Höhe der Betondecke. Die Lasten werden somit vollständig und sicher in die tragende Baukonstruktion eingeleitet. Zugspannungen auf das Rahmen Rinnenprofil werden auch bei freitragender Ausführung vermieden.
Befestigung und bauphysikalische Ausführung

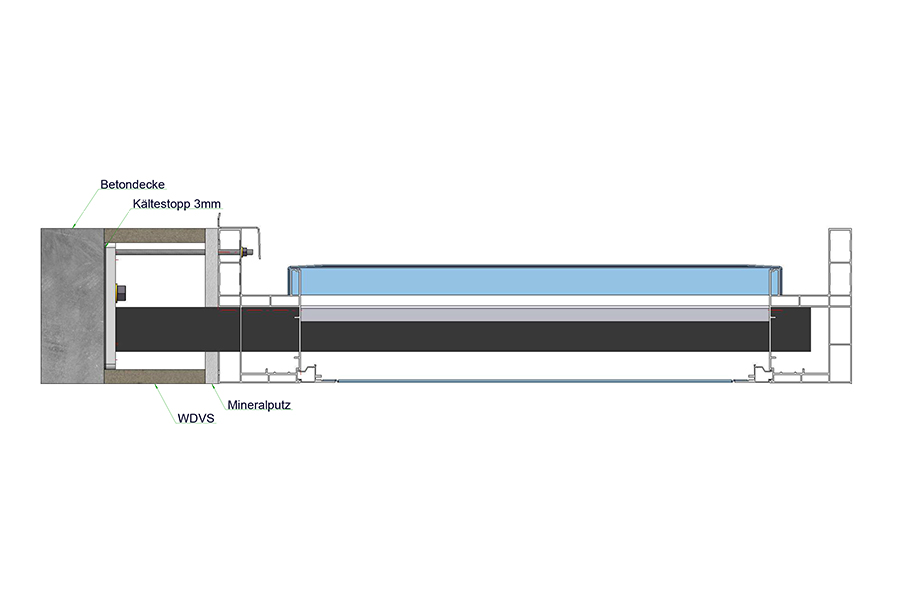

In der Standardausführung wird die Wandplatte mit Schwert direkt am Gebäude verschraubt. Als Kältestopp zwischen Betondecke und Wandplatte bieten wir das Compactlager S65 der Firma Calenberg an.
Sehen sie hierzu auch die Produktbroschüre, Zertifikate (Prüfbericht vom 16.12.2025) und Produktdatenblätter ein.
Das Ergebnis:
Eine planungssichere, bauphysikalisch optimierte und statisch belastbare Lösung für moderne Vordächer. Speziell entwickelt für die hohen Anforderungen von Planern, Architekten und Statikern.
Wie lassen sich Wärmebrücken vermeiden?

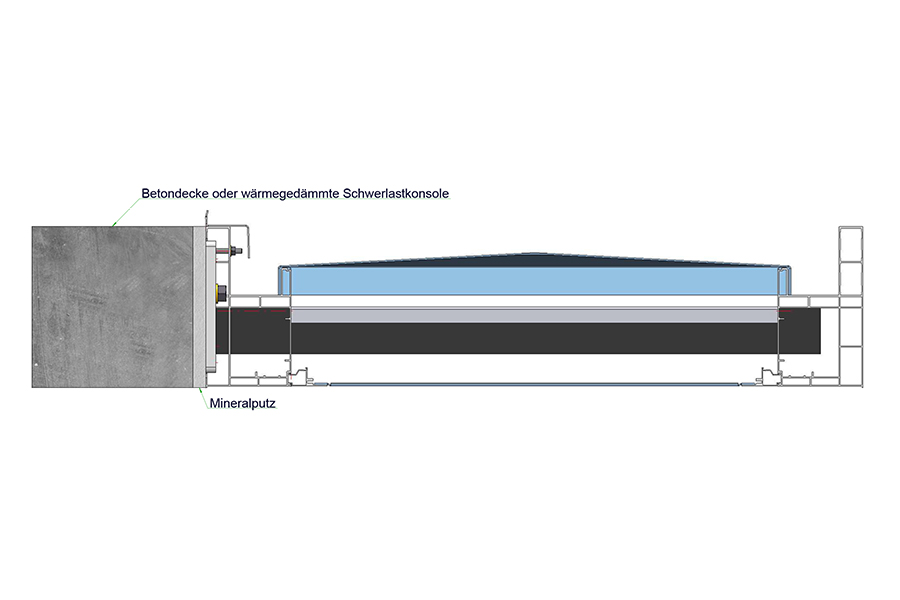

Optional: Um Wärmebrücken vollständig zu vermeiden, kann die Montage am Gebäude auf wärmegedämmten Schwerlastkonsolen erfolgen. In diesem Fall wird das Dach bis zur Konsole aufgeschoben; die Wandplatte verschwindet inklusive Verschraubung in der Hohlkammer des Rahmen-Rinnenprofils.
Sie haben die Wahl:
Vordach Platin auf Tragwerk® mit Paneeleindeckung oder VSG-Verglasung
Marke und Gebrauchsmusterschutz von Platin auf Tragwerk®
Platin auf Tragwerk® verbindet die eingetragene Marke mit einer geschützten technischen Konstruktion. Das zugrunde liegende Vordachsystem ist als Gebrauchsmuster unter DE 20 2024 103 147.4 eingetragen.
Generell fertigen wir immer nach Aufmaß der Bausituation vor Ort oder entsprechend der Planungsunterlagen und technischen Möglichkeiten unserer Kunden.
Sind Sie an unserem neuen Befestigungssystem interessiert? Dann rufen Sie uns gerne an. Wir beraten Sie eingehend.
